Bauplan aus FMT 1992
Spannweite: 1440 mm
Länge: 1080 mm
Gewicht: ca. 3000g
Motor: 10ccm, 4t

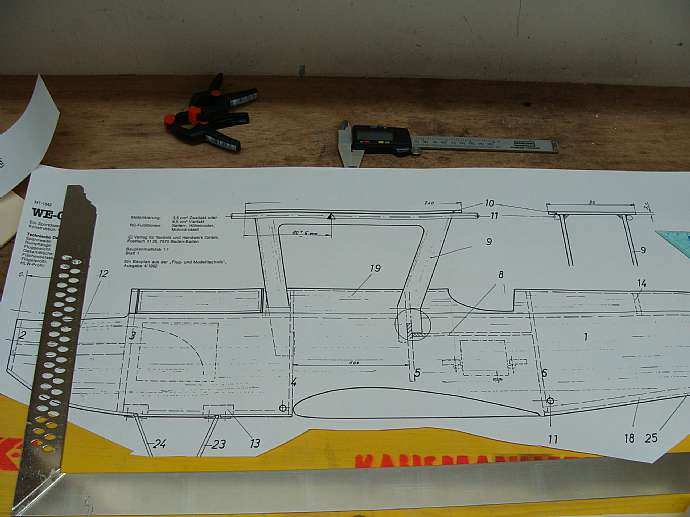

Der Bauplan:
Der einfach gehaltene Bauplan ist ein Entwurf aus dem Jahre 1992 eines Modellbauers und keinem realen Flugzeug nachempfunden. Als Baumaterial sind lediglich 3mm Sperr- und 3/6mm Balsaholz, sowie 8m Kieferleisten, Dreikant- und Nasenleisten und etwas Stahldraht notwendig.
Jürgen Pircher
Abweichungen des Models zum Bauplan:
Querruder
Tragflächen sind beplankt, angeschraubt und miteinander verstrebt
Motor: 10ccm, 4t anstelle von 5ccm, 2t

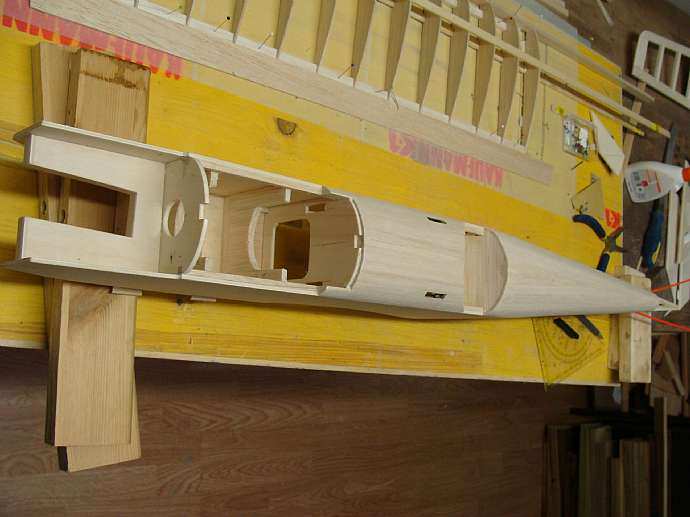

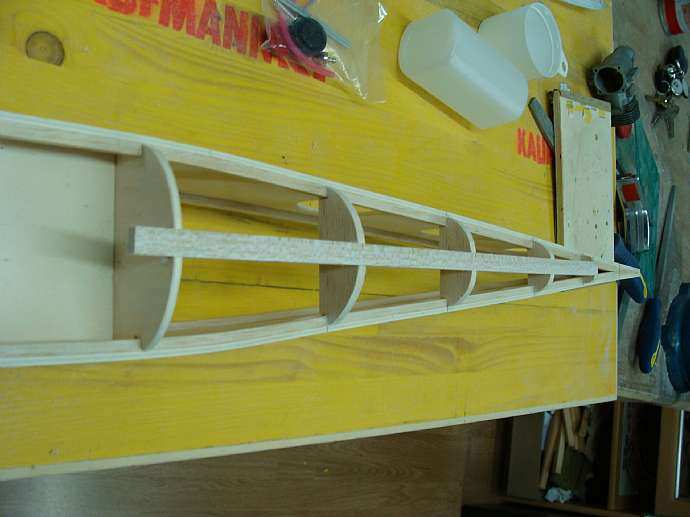

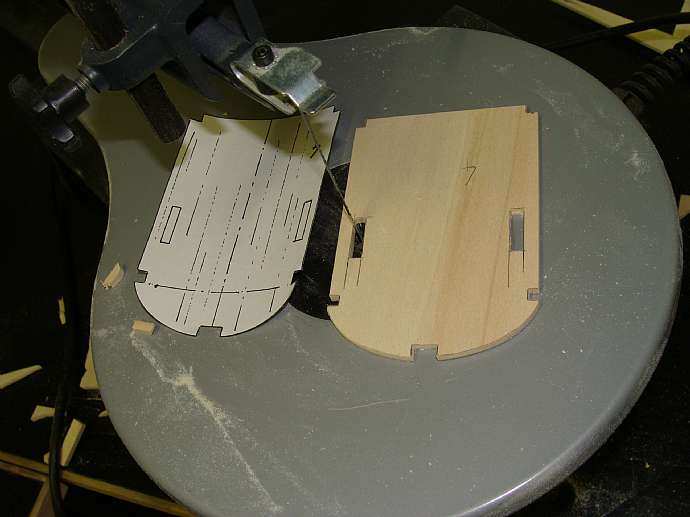

Die Spanten und Rumpfteile sind einfach herzustellen.
Mit der kleinen Tischkreissäge lassen sich alle gewünschten Leiste in kurzer Zeit zusägen.
Das Verschleifen der einzelnen Teilen, vor allem der halbrunden Rumpfoberseite, ist da schon etwas zeitaufwendiger. Bis die mit Hilfe einer Schablone 64 Rippen hergestellt sind, vergeht ebenfalls einiges an Zeit.

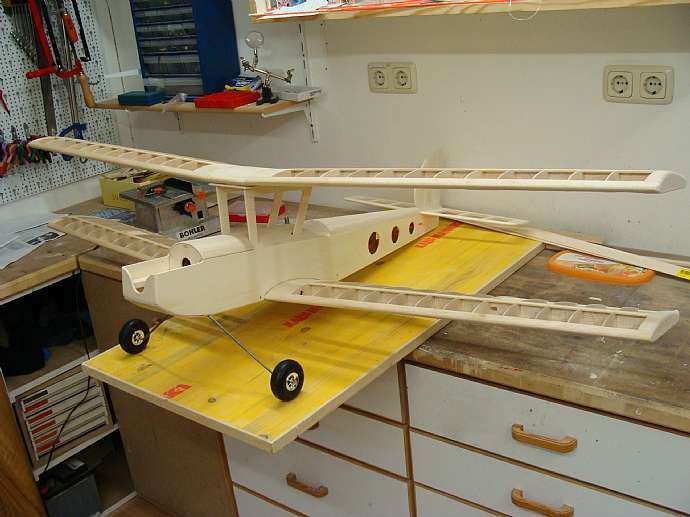

Nach und nach sammeln sich dann einige fertige Einzelteile an, die zusammengefügt schon erahnen lassen was es einmal werden wird.
Der Zusammenbau war problemlos, alle Einzelteile passten sehr gut.

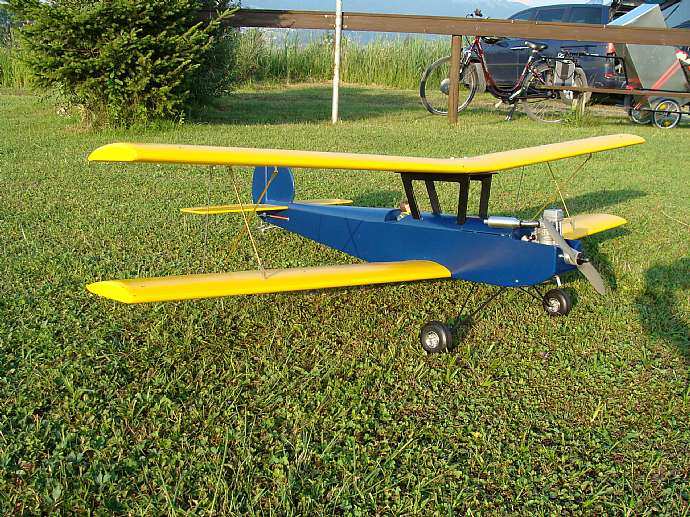

Das fertige Modell vor seinem Erstflug am 1.7.2010
